TECHNIKSCHACHT UND PUMPE

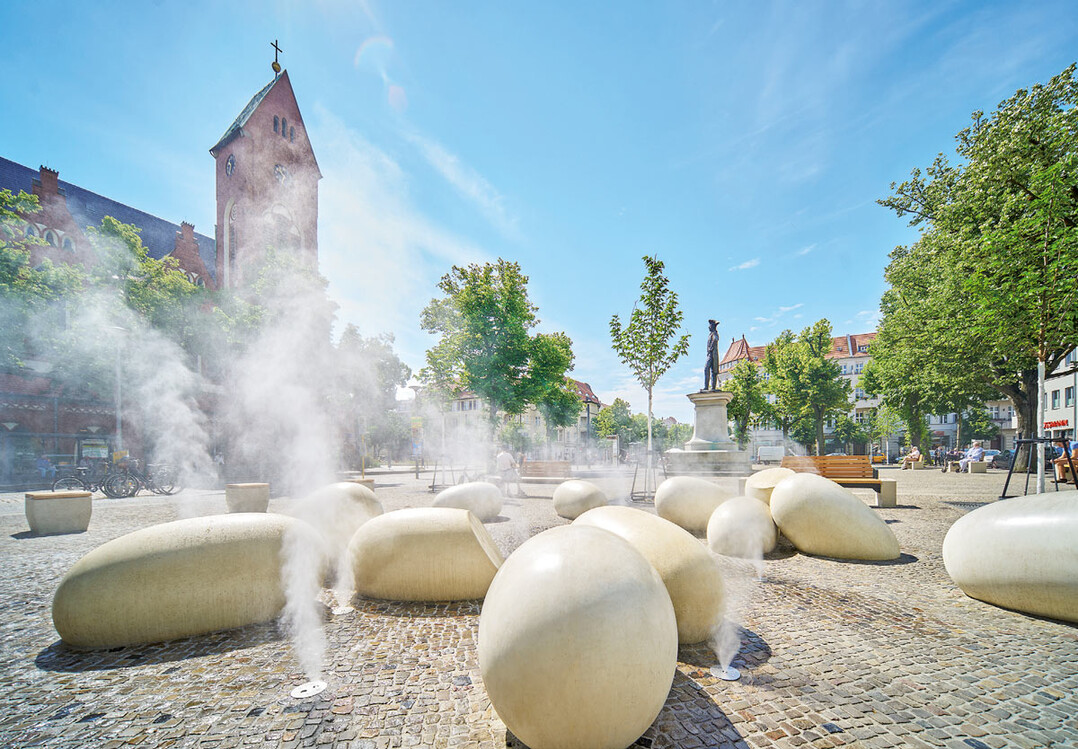

Für die Umsetzung der Nebelanlage in Friedrichshagen (Planung WYLD Landschaftsarchitekten) wurde am Rand des Brunnenplatzes in einem begehbaren, 2,20 m tiefen Technikschacht eine Wasserent¬härtungsanlage installiert.

Veröffentlicht am: von Ute C. Bauer
erschienen am 13.02.2024

erschienen in FREIRAUM GESTALTEN 01/2024

Die Nebelanlage wird aus hygienischen Gründen mit Trinkwasser betrieben. Die durch die DIN-EN 1988 geforderte Trinkwasser-Systemtrennung ist oberirdisch in einem sogenannten Freiluftschrank installiert. Da das Trinkwasser kalkhaltig ist, wird die Nebelanlage über eine Enthärtungsanlage betrieben. An diese ist eine Hochdruckpumpe angeschlossen, die Druck bis 80 bar erzeugen kann. Daran angeschlossen ist ein Verteiler, an dem zwei Magnetsteuerventile sitzen, die bis 100 bar zugelassen sind. Von da aus sind zu den Düsen Hydraulikdruckschläuche geführt (maximal 180 bar).
